2009.02.19 ピンレッジつづき

こんばんは のじでんです。
ピンレッジのつづきになります。今日は形成したピンの部分。

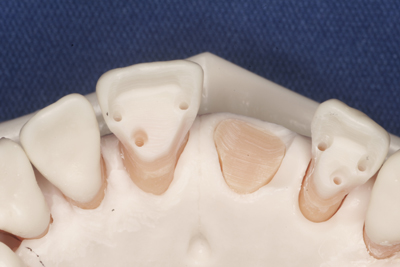

模型上で形成のイメージをつかみます。

だいたいこんな感じ

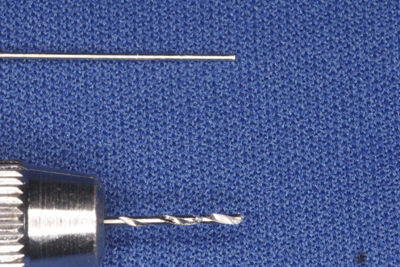

ピンを掘る為のマイクロドリル、径は0.75mm
これがはいるピンの原型となるもの、径は0.5mm
このままステンレスのピンを芯にして印象をとると、入りませんでした.

そこで、

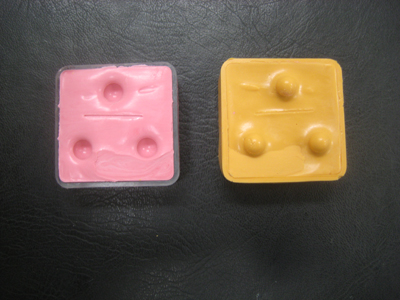

このステンレスのピンをシリコーン印象材で片側だけ印象をとりまして、
ボクシング後、分離材を塗って

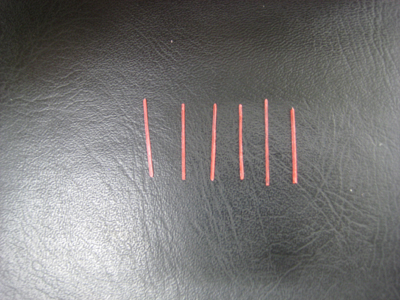

両面取りできるようにします.ここにパターンレジンを流して硬化後にバリをとります。

すこし余分に作ります.なにぶん細いので、バリをとって研磨するときに折れやすいんです。
ちょっと心が折れそうになりました.(笑)

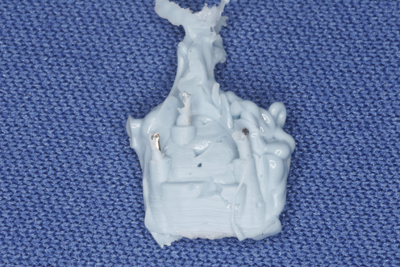

これを芯にして印象材用の接着剤を塗り印象をとると・・・

とれました!。

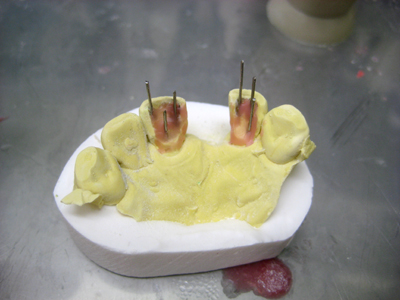

模型上でピンの方向を決定して

ステントを作成します.

矯正用チューブ(内径0.8mm)これをレールにする。

こんな感じですかね? ドリリングと、個歯トレーに使用

レジンの棒を7mmにカットして試適、接着材を塗り
ピンホールにはそのままシリンジで注入します.注入後レジンパターンを

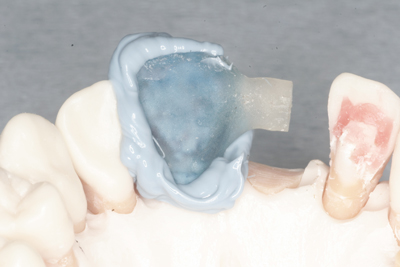

一本ずつさしていき、個歯トレーを圧接

硬化時間を待って注意深くはずしてみると

この方法で良さそうですね。
