実体顕微鏡を使いやすく

機動性のない顕微鏡でなんとか作業をしておりますが(笑)

明るさはなんとかしたいところ

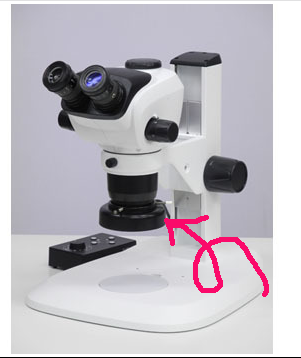

調べてみると、対物レンズにリングストロボの様な照明を付けている顕微鏡をよく見かけます。


なんとなく面白そうなので、この照明装置を自作してみることにしました。

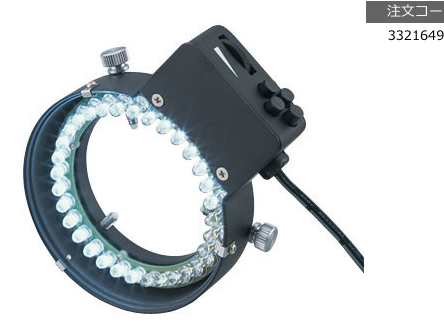

この照明装置は現在はほとんどLEDを使った物のようです。

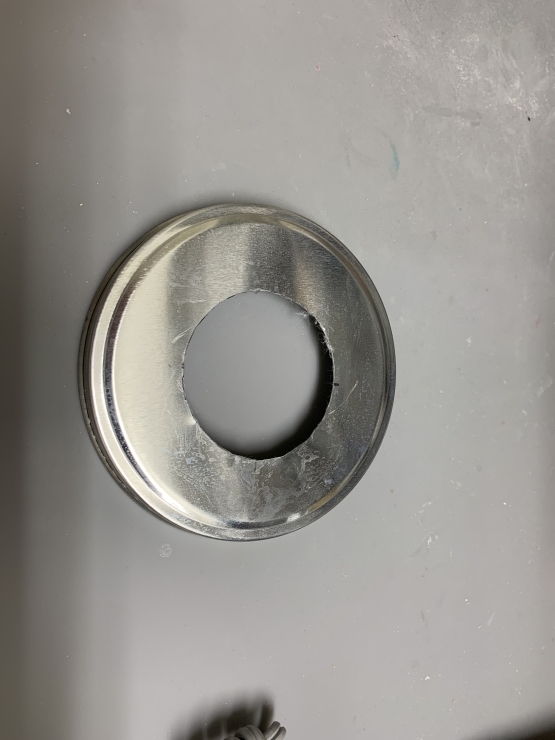

100均で油缶を買ってきて、蓋に対物レンズがぴったり入る穴を開けます。

こんな感じ。ぴったり入りました。

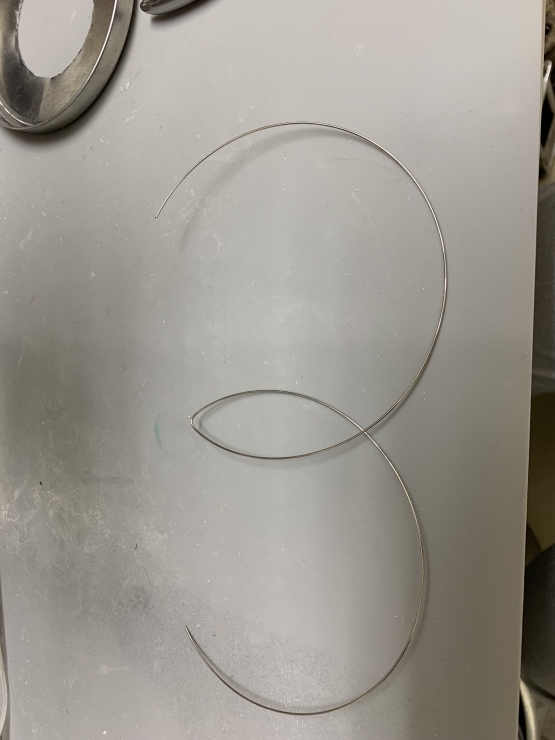

ステンレスの0.9mm線をワイヤーベンドして・・・

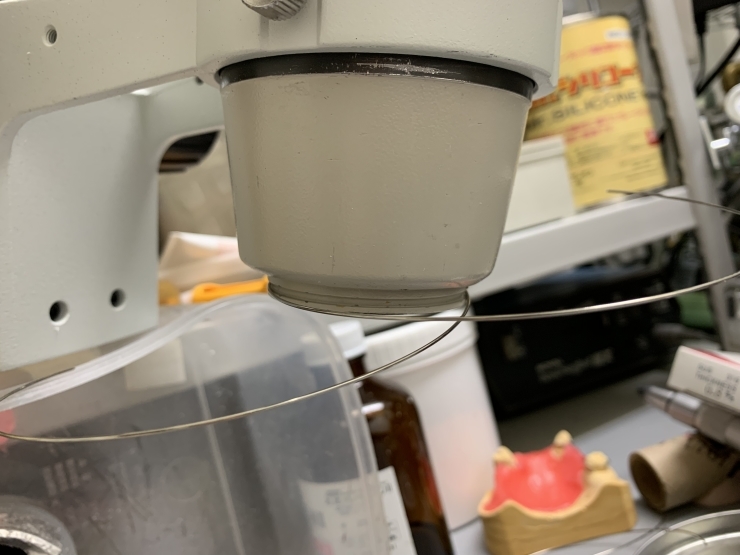

対物レンズのこの部分に2mmの溝が掘ってあるんですね、多分純正のライトを挟む溝。

ここにワイヤーが戻ろうとする力をつかって挟んで保持します。

側面に穴をあけて取手をつくり尖端はビスとナットで固定。

このライトはそれほどの重さにはならない筈。

こんな簡単なバネでも止まってくれるかと思いまして・・・ちょっと弱いかな?

180ずつ2カ所のワイヤーで弱いなら、更に2カ所増やしましょう。

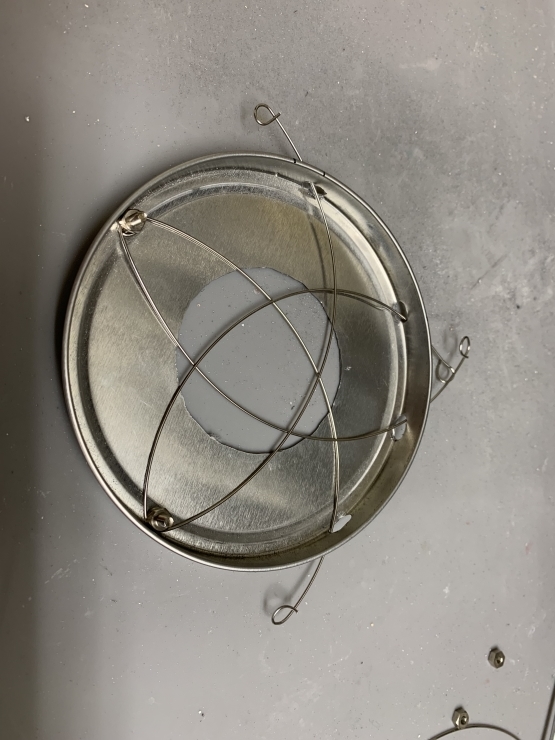

これで4カ所で溝を保持できます。

こんな感じで固定しました。

次はLEDの回路をつくります。
