モニターアームに実体顕微鏡をつけてみる その2


実際にモニタアームに実体顕微鏡を付けてみました。

本体をくくりつけるとピントを合わせる事が難しくなるため、本体を支えるパイプの部分からつなげます。


この支柱のパイプはステンレス製でφ20mm。

直径20mmのパイプを壁に付ける部材をさがしまして・・・

モニターを取り付けるプレートにこの部材をビスで固定します。

亜鉛合金に穴を開けることはそれほど問題ない。

作業中に外れると嫌なので(笑)4カ所でしっかり止めます。

5Mのねじで固定できました。

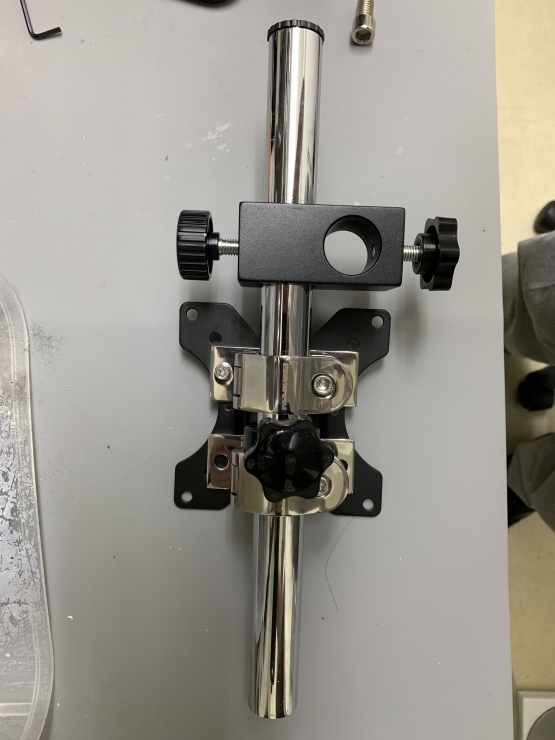

実際に支柱を取り付けた所。

がたつきも無く問題なさそうです。

実際に取り付けた所。

流石に上下の間接部は重さに耐えられずに下がりきってしまいましたが、それ以外の部分で本体の位置を修正出来ました。

ガスシリンダーの圧力を調整して、上下でぴたっと止まるようになりました。
